КРНБ: НАПРАВЛЕННОЕ БУРЕНИЕ



Содержание раздела:


Элементы КНБ

Роторное бурение

Бурение забойн. двигателем

Скачать бланк заявки (7 кб)

Скачать презентацию (703 кб)


НПК ТОБУС предлагает оборудование, позволяющее производить направленное бурение вертикальных, пологих и горизонтальных скважин в чередующихся по физико-механическим свойствам горных породах как роторным способом, так и забойными двигателями, с применением опорно-центрирующих и децентрирующих элементов с упругими каркасами (упругие центраторы и децентраторы) в сочетании с шарнирной муфтой.

Соответствие расчетной траектории профиля скважины достигается за счет сохранения в процессе бурения ориентации направляющей штанги КНБК относительно оси и стенок скважины.

Комплекс направленного бурения (КНБ) обеспечивает возможность искривления скважин с зданной интенсивностью при установке плоскости действия отклонителя стандартным инклинометром с магнитным переводником и стабилизацию направления бурения наклонных и горизонтальных стволов в перемежающихся породах с точностью до 1 град/100 м при эпизодическом контроле инклинометрических параметров.


Центратор каркасно-упругий  Центратор каркасно-упругий забойного двигателя  Децентратор каркасно-упругий  Децентратор каркасно-упругий забойного двигателя  Муфта шарнирная  Удлинитель
1     2     3      4       5     6

1 - ЦУ
2 - ЦЗД
3 - ДРК
4 - ДЗД
5 - МШ
6 - УНШ

ЭЛЕМЕНТЫ КОМПЛЕКСА КРНБ

Элементы комплекса:

- центратор упругий ЦУ,
- центратор забойного двигателя ЦЗД,
- децентратор роторной компоновки ДРК,
- децентратор забойного двигателя ДЗД,
- муфта шарнирная МШ,
- удлинитель направляющей штанги УНШ

в различных сочетаниях позволяют осуществить направленное бурение как роторным способом, так и забойным двигателем.

Центратор каркасно-упругий  Децентратор каркасно-упругий  Муфта шарнирная  Удлинитель
1     2       3    4

1 - ЦУ
2 - ДРК
3 - МШ
4 - УНШ

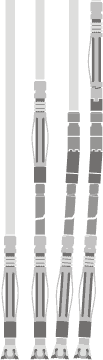

Компоновки низа бурильной колонны для направленного  бурения роторным способом
 1      2   3    4



БУРЕНИЕ РОТОРНЫМ СПОСОБОМ

1 - компоновка для увеличения зенитного угла скважин КУР;

2 - компоновка для стабилизации направления бурения стволов СБС;

3 - компоновка для увеличения зенитного угла скважины РШК;

4 - роторный отклонитель РО.





Состав компоновки
КУР СБС РШК РО
ЦУ 1 2 1 1
ДРК - - - 1
МШ - - 1 1
УНШ - 1 1 1

Центратор каркасно-упругий  Центратор каркасно-упругий забойного двигателя  Децентратор каркасно-упругий забойного двигателя  Муфта шарнирная  Удлинитель
1      2     3      4   5

1 - ЦУ
2 - ЦЗД
3 - ДЗД
4 - МШ
5 - УНШ

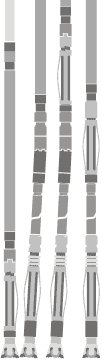

Компоновки низа бурильной колонны для направленного  бурения забойным двигателем
  1   2     3      4

БУРЕНИЕ ЗАБОЙНЫМ ДВИГАТЕЛЕМ

1 - компоновка для увеличения зенитного угла наклонных скважин КУС;

2 - компоновка для увеличения с заданной интенсивностью зенитного угла наклонных скважин КНС;

3 - компоновка расчетного направленного бурения КРБ;

4 - компоновка для стабилизации направления бурения КСБ.



Состав компоновки
КУС КНС КРБ КСБ
ЦУ - 1 1 1
ЦЗД - - - 1
ДЗД 1 - 1 -
МШ - 1 1 -
УНШ - 1 1 1
От чертежа центратора - до фактического профиля направленной скважины!
